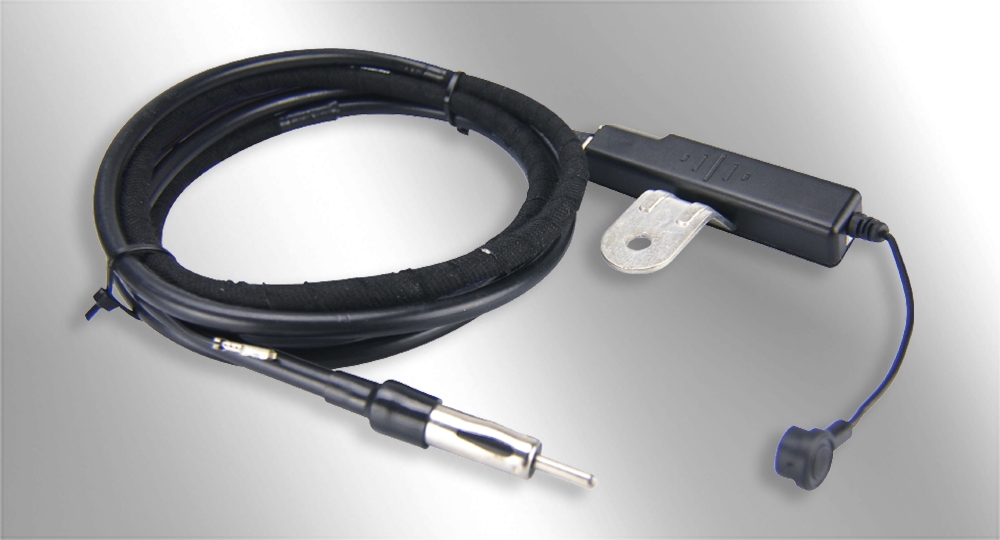

►天線饋線
產品應用
天線饋線自汽車天線接受器傳輸類比訊號到汽車音響，饋線具有高抗干擾及低衰減的特性，主要三種類型，低屛AM FM，高屏GPS/GSM/CMMB/DVB，線束會依照客戶的設計要求連接器及增加保護管，膠帶 及扎帶等附加零件，完全符合車用標準及車廠標準
產品功能
．連接天線接受器之的信號傳輸到汽車音響
．具有高抗干擾及低衰減的特性計
．三種類型，低屛AM FM，高屏GPS/GSM/CMMB/DVB
．可依客戶需求選擇特定的連接器及線材，並依照車體的設計增加保護管 膠帶及扎帶等零件，固定及保護線束避免損傷
．符合車規等級的耐受性與電器性能
技術規格
| 線材種類 | 線材種類 /規格 | ||
|---|---|---|---|
| RG174U 同軸線 | 1.5V-2V 同軸線 | 3C-2V 同軸線 | |
| 導通電阻 | 導通電阻≤356Ω/km | 導通電阻≤327Ω/km | 導通電阻≤91.4Ω/Km |
| 絕緣阻抗 | 絕緣電阻DC500V時≥100MΩ | 絕緣電阻DC500V時≥100MΩ | 絕緣電阻DC500V時≥100MΩ |
| 耐壓 | AC500V時漏電<1mA | AC500V時漏電<1mA | AC500V時漏電<1mA |
| AM/FM靜電容量 | 100±5pF/m | 69 ±5pF/m | 67±5pF/m |
| 特性阻抗 | 50±2Ω | 75±5Ω | 75±5Ω |
| 衰減特性 | 當100MHz時，高頻電纜線阻尼<359dB/km 當1000MHz時，高頻電纜線阻尼<1175dB/km 1550 MHz <1480dB/km 2000 MHz <1700dB/km |
當10MHz時，高頻電纜線阻尼<96dB/km 當200MHz時，高頻電纜線阻尼<390dB/km |
當10MHz時，高頻電纜線阻尼<42dB/Km 當100MHz時，高頻電纜線阻尼<150dB/Km |
| 遮罩密度 |
95%以上 | 95%以上 | 95%以上 |
| 存儲溫度 | -40～85℃ | -40～85℃ | -40～85℃ |
| 工作溫度 | -40～75℃ | -40～75℃ | -40～75℃ |
